Расходомер для алкогольной продукции (ЕГАИС)
В производстве алкогольной продукции точность измерений является критически важной, как для обеспечения качества продукта, так и для соблюдения нормативных требований. Расходомеры ТЭСМАРТ-РП-ЕГАИС, используются для контроля расхода спиртосодержащей продукции и играют ключевую роль в этом процессе. Они позволяют не только контролировать объемы спиртовых растворов но и точно дозировать ингредиенты, предотвращая потери и несоответствия стандартам.
В условиях строгих регламентов и высоких требований к безопасности, внедрение расходомеров ТЭСМАРТ-РП-ЕГАИС в производство алкогольных напитков способствует повышению эффективности процессов и снижению риска ошибок, что особенно важно для обеспечения высокого качества продукции и соблюдения законодательства. Расходомер имеет полную интеграцию с Единой государственной автоматизированной информационной системой (ЕГАИС).
РУКОВОДСТВО ТЭСМАРТ-РП-ЕГАИС
Ознакомьтесь с сертификатами и руководствами на пищевой расходомер ТЭСМАРТ-РП-ЕГАИС:

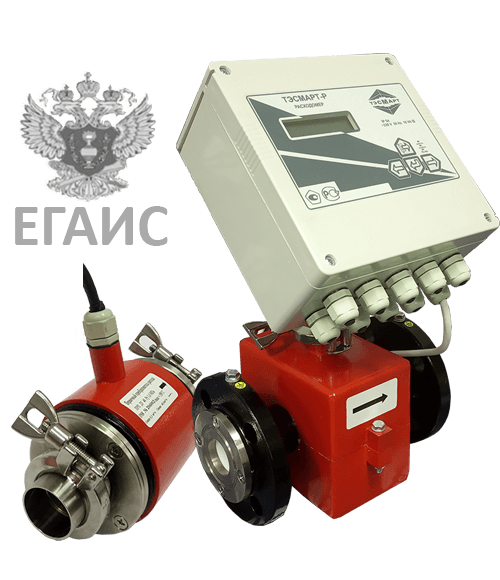

Пищевой расходомер ТЭСМАРТ-РП-ЕГАИС состоит из двух основных частей: вторичного блока с индикацией и самого расходомера. Для удобство эксплуатации прибор изготавливается в совмещенном или раздельном исполнении:
Помимо расхода прибор может измерять температуру и давление среды, к одному расходомеру допускается подключить два датчика температуры и два датчика давления. Термометры используются с нормированной статистической характеристикой Pt 100. Датчики избыточного давление на 1.6 МПа, с токовым выходом 4-20 мА. Питание расходомера 220В от обычной розетки или 24В через инвертор.
СТАНДАРТНЫЙ КОМПЛЕКТ ВКЛЮЧАЕТ:
- Измерительно-вычислительный блок
- электромагнитный расходомер
- интерфейсные выходы RS-232, RS-485
- интерфейсный кабель RS-232
- GSM/GPRS-модем для беспроводной связи
- система диспетчеризации УДС-ТЭСМАРТ
- безлимитный доступ к УДС-ТЭСМАРТ
- паспорт и руководство.
Дополнительно можно укомплектовать частотно-импульсным выходом или токовым выходом 4-20мА.
ЭТАПЫ ВВОДА В ЭКСПЛУАТАЦИЮ
МОНТАЖ РАСХОДОМЕРА

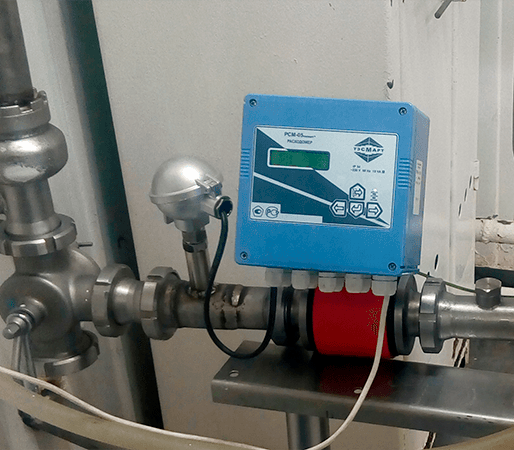

Подключаете расходомер к трубопроводу в горизонтальном или вертикальном (поток снизу вверх) положении. При монтаже предусмотрите прямые участки минимум 5Ду до и 3Ду после расходомера. Трубопровод в месте установки расходомера всегда должен быть полностью заполнен средой.
Если у вас расходомер совмещенного исполнения то электромонтажных работ у вас не будет, все сделано на заводе. Если раздельного то по умолчанию у вас будет уже подключено 5 метров кабеля ко всем клеммам вторичного блока. Вам останется подключить только второй свободный конец кабеля к первичному преобразователю расхода согласно руководства по эксплуатации.
НАСТРОЙКА GSM/GPRS-МОДЕМА
Подключаете GSM/GPRS-модем к расходомеру, используя интерфейсный кабель rs-232. Вставляете симку в модем, включаете расходомер и модем в розетку (желательно через сетевой фильтр или бесперебойный источник питания). После этого сообщаете нам:
- IMEI модема;
- номер расходомера;
- придуманный вами логин (латинские буквы)
В течении двух часов мы все настраиваем и сообщаем вам временный пароль.
НАЧАЛО ЭКСПЛУАТАЦИИ
С помощью логина и пароля вы заходите в облачную систему диспетчеризации УДС ТЭСМАРТ по этой ссылке http://udstesmart.ru/. Пользоваться можно в любом месте где есть интернет, заходить с компьютера или смартфона. В дальнейшем временный пароль рекомендуем изменить. Как работает УДС ТЭСМАРТ можно посмотреть в
демонстрационной версии (для теплосчетчиков):
КАК СНИМАТЬ ДАННЫЕ В ФОРМАТЕ ЕГАИС?
УСТАНАВЛИВАЕМ ПО НА КОМПЬЮТЕР
Для последующей конвертации в формат ЕГАИС необходимо загрузить и установить на ПК программу TesmaStat, вот ссылка для установки:
скачать TesmaStat
ДИСТАНЦИОННО СКАЧИВАЕМ АРХИВ С РАСХОДОМЕРА
С помощью облачной системы диспетчеризации УДС ТЭСМАРТ формируем и скачиваем архив с расходомера за необходимый вам период. Руководство по эксплуатации доступна по ссылке: руководство УДС ТЭСМАРТ.
КОНВЕРТИРУЕМ В ФОРМАТ ЕГАИС
Запускаем программу TesmaStat и открываем в ней скаченный архив с расходомера и преобразуем его в формат ЕГАИС.
ПРЕИМУЩЕСТВА ТЭСМАРТ-РП-ЕГАИС
ВСЕ ТИПЫ КРЕПЛЕНИЙ
Мы предлагаем различные варианты крепления расходомеров. Наиболее часто в пищевой промышленности используется крепление на основе "молочных гаек" и клампового соединения. Чуть реже используют фланцевое крепление, резьбовое и "сэндвич". Каждый тип крепления имеет свои преимущества, "молочная гайка" и кламп выбирают как удобное и быстросъемное соединение, резьбовое крепление в основном используют на пластиковых трубах небольшого диаметра. На больших диаметрах предпочтение отдают расходомерам с фланцевым креплением.
НИЗКАЯ СТОИМОСТЬ
Стоимость расходомера ТЭСМАРТ-РП-ЕГАИС существенно ниже любых электромагнитных расходомеров отечественного и тем более зарубежного производства совместимых с ЕГАИС. Несмотря на низкую цену, расходомеры ТЭСМАРТ-РП уже почти 10 лет активно используются в пищевой промышленности нашей страны. Прибор зарекомендовал себя надежным и долговечным средством измерения.
ВСТРОЕННАЯ СИСТЕМА ДИСПЕТЧЕРИЗАЦИИ
Используйте нашу беспроводную, облачную систему диспетчеризации УДС ТЭСМАРТ на базе GSM/GPRS модема. УДС ТЭСМАРТ позволяет не только считывать данных с прибора, но и осуществлять дистанционный контроль, дозацию и настройку. Система работает на любых устройствах с доступом в интернет (компьютеры, планшеты, смартфоны) и не имеет абонентской платы.
ПРОСТОЙ ЭЛЕКТРОМОНТАЖ
Максимально упрощена процедура электромонтажа. В расходомерах раздельного исполнения (блок индикации и расходомеры находятся в разных местах), к блоку индикации уже подключен помехозащищенный кабель 5 метров. Один конец кабеля будет подключен ко все клеммам регистратора, на противоположном конце жилы будут пронумерованы и вам не составить труда подключить их к соответствующим номерам в клеммной колодке расходомера.
СДВОЕННЫЙ РАСХОДОМЕР
Если вам нужно измерять расход по двум разным трубопроводам, которые находятся в близко друг от друга (до 100 метров), рекомендуем использовать сдвоенный расходомер ТЭСМАРТ-РП-ЕГАИС-2. Он опрашивает сразу два датчика расхода, и выдает информацию по каждому расходомеру отдельно. Вы сэкономите примерно 30% по сравнению с вариантом покупки двух отдельных комплектов.
ВСТРОЕННАЯ СИСТЕМА ДОЗАЦИИ
Расходомер ТЭСМАРТ-РП-ЕГАИС может быть укомплектован встроенным дозатором, который работает в двух режимах: ручном и автоматическом. При ручном режиме дозирования оператор нажимает кнопку, когда необходимо закрыть клапан, последующее нажатие открывает клапан. В автоматическом режиме система делает все сама, вам нужно будет только предварительно запрограммировать объем дозирования и время паузы между наливками.
ПОЛНАЯ ГЕРМЕТИЧНОСТЬ (IP68)
Расходомеры ТЭСМАРТ-РП-ЕГАИС с классом защиты IP68 полностью герметичны. Внутренние полости заполнены специальным составом и полностью исключают попадание воды внутрь. Допускают мойку напором воды высокого давления и способны работать в полностью затопленном состоянии!
ЦЕНА ТЭСМАРТ-РП-ЕГАИС
(совмещенное исполнение)
Стоимость расходомера ТЭСМАРТ-РП-ЕГАИС зависит от его класса точности (погрешность измерения не более 1% или 0.5%) и типа крепления расходомеров. Выберете вкладку с нужным вам типом крепления (по умолчанию выбрана молочная гайка):
| НАИМЕНОВАНИЕ | Р с НДС |
| ТЭСМАРТ-РП Ду 15 (1%) | |
| ТЭСМАРТ-РП Ду 20 (1%) | |
| ТЭСМАРТ-РП Ду 25 (1%) | |
| ТЭСМАРТ-РП Ду 32 (1%) | |
| ТЭСМАРТ-РП Ду 40 (1%) | |
| ТЭСМАРТ-РП Ду 50 (1%) | |
| ТЭСМАРТ-РП Ду 15 (0.5%) | |
| ТЭСМАРТ-РП Ду 20 (0.5%) | |
| ТЭСМАРТ-РП Ду 25 (0.5%) | |
| ТЭСМАРТ-РП Ду 32 (0.5%) | |
| ТЭСМАРТ-РП Ду 40 (0.5%) | |
| ТЭСМАРТ-РП Ду 50 (0.5%) |
Погрешность измерения: не более 1%
| НАИМЕНОВАНИЕ | Р с НДС |
| ТЭСМАРТ-РП Ду 15 (м) | |
| ТЭСМАРТ-РП Ду 15 (р) | |
| ТЭСМАРТ-РП Ду 20 (р) | |
| ТЭСМАРТ-РП Ду 25 (ф) | |
| ТЭСМАРТ-РП Ду 25 (м) | |
| ТЭСМАРТ-РП Ду 32 (ф) | |
| ТЭСМАРТ-РП Ду 32 (м) | |
| ТЭСМАРТ-РП Ду 40 (ф) | |
| ТЭСМАРТ-РП Ду 50 (ф) | |
| ТЭСМАРТ-РП Ду 50 (м) | |
| ТЭСМАРТ-РП Ду 65 (ф) | |
| ТЭСМАРТ-РП Ду 80 (ф) | |
| ТЭСМАРТ-РП Ду 100 (ф) | |
| ТЭСМАРТ-РП Ду 150 (ф) |
Обозначение:
(ф) - фланцевое крепление
(м) - межфланцевое крепление
по типу "сэндвич"
(р) - резьбовое крепление
Погрешность измерения: не более 0.5%
| НАИМЕНОВАНИЕ | Р с НДС |
| ТЭСМАРТ-РП Ду 15 (м) | |
| ТЭСМАРТ-РП Ду 15 (р) | |
| ТЭСМАРТ-РП Ду 20 (р) | |
| ТЭСМАРТ-РП Ду 25 (ф) | |
| ТЭСМАРТ-РП Ду 25 (м) | |
| ТЭСМАРТ-РП Ду 32 (ф) | |
| ТЭСМАРТ-РП Ду 32 (м) | |
| ТЭСМАРТ-РП Ду 40 (ф) | |
| ТЭСМАРТ-РП Ду 50 (ф) | |
| ТЭСМАРТ-РП Ду 50 (м) | |
| ТЭСМАРТ-РП Ду 65 (ф) | |
| ТЭСМАРТ-РП Ду 80 (ф) | |
| ТЭСМАРТ-РП Ду 100 (ф) | |
| ТЭСМАРТ-РП Ду 150 (ф) |
СТОИМОСТЬ ТЭСМАРТ-РП-ЕГАИС
(раздельное исполнение)
Выберете вкладку с нужным вам типом крепления (по умолчанию выбрана молочная гайка):
| НАИМЕНОВАНИЕ | Р с НДС |
| ТЭСМАРТ-РП Ду 15 (1%) | |
| ТЭСМАРТ-РП Ду 20 (1%) | |
| ТЭСМАРТ-РП Ду 25 (1%) | |
| ТЭСМАРТ-РП Ду 32 (1%) | |
| ТЭСМАРТ-РП Ду 40 (1%) | |
| ТЭСМАРТ-РП Ду 50 (1%) | |
| ТЭСМАРТ-РП Ду 15 (0.5%) | |
| ТЭСМАРТ-РП Ду 20 (0.5%) | |
| ТЭСМАРТ-РП Ду 25 (0.5%) | |
| ТЭСМАРТ-РП Ду 32 (0.5%) | |
| ТЭСМАРТ-РП Ду 40 (0.5%) | |
| ТЭСМАРТ-РП Ду 50 (0.5%) |
| НАИМЕНОВАНИЕ | Р с НДС |
| ТЭСМАРТ-РП Ду 15 (1%) | |
| ТЭСМАРТ-РП Ду 20 (1%) | |
| ТЭСМАРТ-РП Ду 25 (1%) | |
| ТЭСМАРТ-РП Ду 32 (1%) | |
| ТЭСМАРТ-РП Ду 40 (1%) | |
| ТЭСМАРТ-РП Ду 50 (1%) | |
| ТЭСМАРТ-РП Ду 15 (0.5%) | |
| ТЭСМАРТ-РП Ду 20 (0.5%) | |
| ТЭСМАРТ-РП Ду 25 (0.5%) | |
| ТЭСМАРТ-РП Ду 32 (0.5%) | |
| ТЭСМАРТ-РП Ду 40 (0.5%) | |
| ТЭСМАРТ-РП Ду 50 (0.5%) |
Погрешность измерения: не более 1%
| НАИМЕНОВАНИЕ | Р с НДС |
| ТЭСМАРТ-РП Ду 15 (м) | |
| ТЭСМАРТ-РП Ду 15 (р) | |
| ТЭСМАРТ-РП Ду 20 (р) | |
| ТЭСМАРТ-РП Ду 25 (ф) | |
| ТЭСМАРТ-РП Ду 25 (м) | |
| ТЭСМАРТ-РП Ду 32 (ф) | |
| ТЭСМАРТ-РП Ду 32 (м) | |
| ТЭСМАРТ-РП Ду 40 (ф) | |
| ТЭСМАРТ-РП Ду 50 (ф) | |
| ТЭСМАРТ-РП Ду 50 (м) | |
| ТЭСМАРТ-РП Ду 65 (ф) | |
| ТЭСМАРТ-РП Ду 80 (ф) | |
| ТЭСМАРТ-РП Ду 100 (ф) | |
| ТЭСМАРТ-РП Ду 150 (ф) |
Обозначение:
(ф) - фланцевое крепление
(м) - межфланцевое крепление
по типу "сэндвич"
(р) - резьбовое крепление
Погрешность измерения: не более 0.5%
| НАИМЕНОВАНИЕ | Р с НДС |
| ТЭСМАРТ-РП Ду 15 (м) | |
| ТЭСМАРТ-РП Ду 15 (р) | |
| ТЭСМАРТ-РП Ду 20 (р) | |
| ТЭСМАРТ-РП Ду 25 (ф) | |
| ТЭСМАРТ-РП Ду 25 (м) | |
| ТЭСМАРТ-РП Ду 32 (ф) | |
| ТЭСМАРТ-РП Ду 32 (м) | |
| ТЭСМАРТ-РП Ду 40 (ф) | |
| ТЭСМАРТ-РП Ду 50 (ф) | |
| ТЭСМАРТ-РП Ду 50 (м) | |
| ТЭСМАРТ-РП Ду 65 (ф) | |
| ТЭСМАРТ-РП Ду 80 (ф) | |
| ТЭСМАРТ-РП Ду 100 (ф) | |
| ТЭСМАРТ-РП Ду 150 (ф) |
